关于东健宇4K高清混合信号矩阵TEC8060MXG矩阵在数模信号集成输入中的解决方案，以下是技术要点及实现逻辑的详细说明：
一、核心功能架构
1. 4K高清混合信号矩阵兼容性设计**
- 支持HDMI 2.0（数字）、VGA（模拟）、DVI-I（数模混合）等多接口输入，通过硬件级信号分离技术实现数模信号的物理隔离与独立处理。
- 内置自动信号检测模块，可动态识别输入源类型（如HDCP加密内容、分辨率参数），并触发对应处理流程。
2.4K高清混合信号矩阵信号转换与优化**
- 数模转换**：对模拟信号（如VGA）进行ADC采样，通过FPGA实时补偿信号衰减，支持1080p@60Hz无损转换。
- 数字信号增强**：采用Re-clocking技术消除HDMI/DVI信号的抖动，确保长距离传输（如15米HDMI线）的稳定性。
3. 4K高清混合信号矩阵 EDID管理与自适应配置**
- 通过EDID（显示设备识别数据）学习功能，自动匹配输出设备的分辨率、刷新率及色彩空间，解决数模信号因设备差异导致的兼容性问题。
- 支持手动编辑EDID，可强制输出特定分辨率（如4K/60Hz）或禁用HDCP，适配专业监控场景需求。
4. 4K高清混合信号矩阵多信号同步切换**
- 采用双路独立切换架构，数模信号通过不同物理通道传输，避免串扰。切换延迟低于20ms，满足实时监控场景需求。
- 提供RS-232/IP控制接口，支持第三方中控系统（如Crestron、AMX）联动，实现信号源一键切换与场景预设。

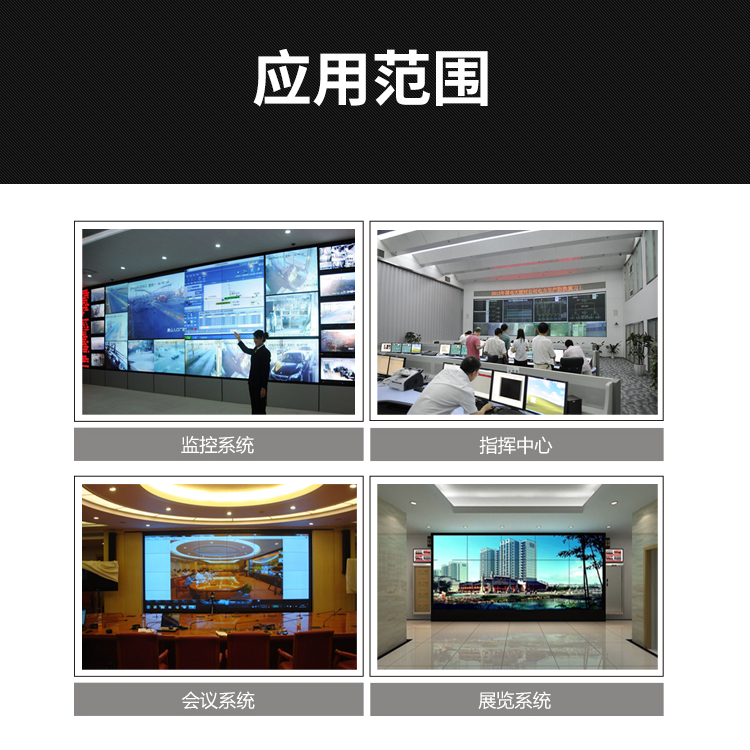

5.4K高清混合信号矩阵典型应用案例**
- 会议系统**：集成电脑（HDMI数字信号）、摄像机（SDI模拟信号）至同一矩阵，通过一键切换实现多画面输出。
- 安防监控**：兼容模拟摄像机（CVBS）与IP摄像机（HDMI），支持4K分辨率与1080p信号混合上墙显示。
- 优势对比**：相比传统纯数字或纯模拟矩阵，TEC8060MXG减少信号转换设备（如分配器、转换器），降低布线复杂度约40%。

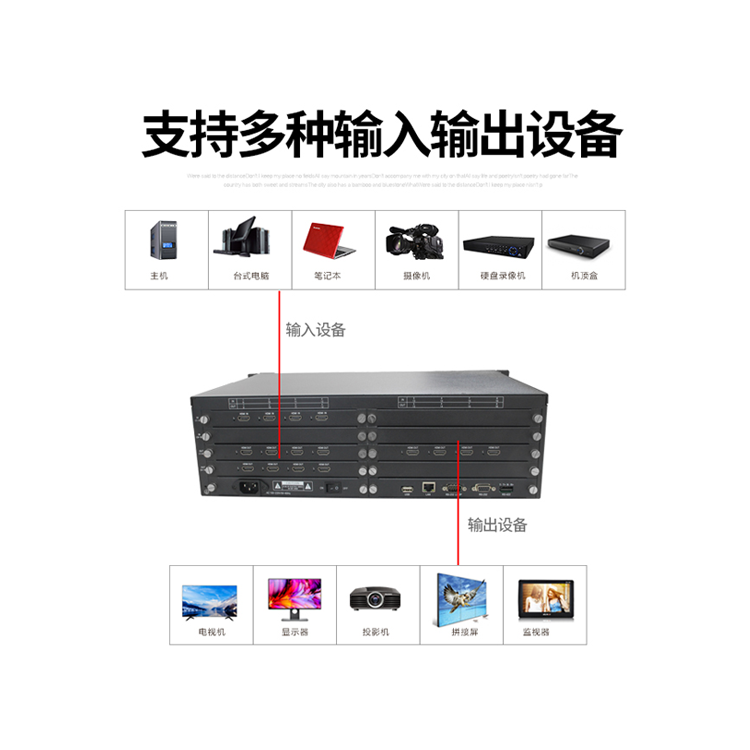

- 输入输出配置**：8路输入（HDMI×4、VGA×2、DVI×2）、6路输出（HDMI×4、VGA×2），支持级联扩展至256路。
- 矩阵带宽能力**：单通道带宽32Gbps，支持4K@60Hz 4:4:4色深传输。
- 兼容性扩展**：通过添加光纤卡模块，可支持SDI/光纤信号接入，构建全IP化传输网络。
通过上述架构设计与技术整合，东健宇TEC8060MXG矩阵实现了数模信号的无缝集成，适用于需要兼顾传统设备与新型数字显示系统的复杂场景。实际部署时建议优先测试信号兼容性，并根据设备负载调整供电方案（标配12V/5A电源）。
