（一）前端采集层
00001. 视频采集：在化工生产关键区域，如生产车间、仓库、罐区、装卸区等，安装防爆、防尘、防水的高清网络摄像机。根据不同场景需求，选择枪式、球型、云台摄像机等，确保监控无死角。摄像机具备宽动态范围、低照度功能，能在复杂光照条件下获取清晰图像。
00001. 数据采集：部署各类传感器，如温度传感器、压力传感器、液位传感器、可燃 / 有毒气体传感器等，实时采集生产过程中的物理参数与环境数据。传感器采用高精度、稳定性好的产品，并具备防爆、防护等级，适应化工生产环境。通过数据采集模块，将传感器数据转换为数字信号，接入网络传输层。

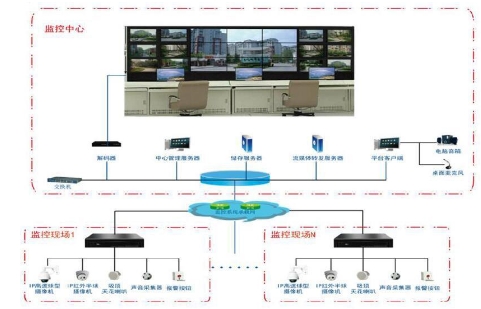

（二）网络传输层
00001. 有线网络：构建以光纤为主干的有线网络，在厂区内主要生产区域、监控中心及各数据汇聚点之间铺设光纤，确保数据传输的高速、稳定与可靠。采用工业级以太网交换机，支持冗余链路、VLAN 划分、端口聚合等功能，保障网络通信的连续性，防止单点故障导致网络中断。
00001. 无线网络：对于部分布线困难或需要移动监控的区域，如巡检车辆、临时施工点等，采用无线网桥或工业级 Wi-Fi 设备搭建无线网络。无线网络与有线网络无缝融合，实现数据的统一传输与管理。设置严格的无线网络安全策略，防止非法接入。
（三）解码与处理层
00001. 网络解码器：部署东健宇的网络解码器，负责接收前端传输过来的视频流与传感器数据。网络解码器具备强大的解码能力，支持多种视频编码格式（如 H.264、H.265），可同时解码多路高清视频，确保视频画面流畅、无卡顿。对传感器数据进行实时解析与处理，提取关键信息。
00001. 数据处理服务器：配备高性能数据处理服务器，对网络解码器输出的数据进行进一步分析与处理。运用数据融合技术，将视频信息与传感器数据关联整合，通过算法模型进行风险评估与预警判断。例如，结合设备运行温度、压力及视频画面中设备外观，判断设备是否存在异常运行状态。
（四）显示与管理层

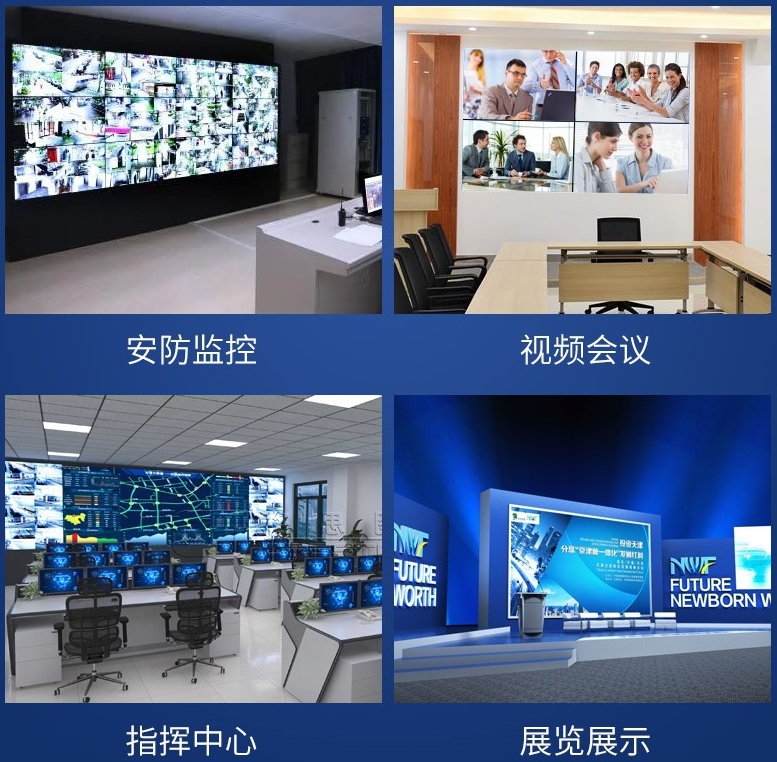

00001. 监控中心大屏：在企业监控中心，安装大型液晶拼接屏或 LED 显示屏，通过网络解码器将处理后的视频图像与数据信息进行分屏显示。管理人员可直观查看厂区各区域的实时监控画面与生产数据，实现集中监控与管理。支持多画面分割、画面漫游、图像放大缩小等功能，方便对重点区域进行细致观察。
00001. 管理软件平台：东健宇的监控管理软件平台，以图形化界面呈现各类监控数据与信息。平台具备用户管理、权限控制、设备管理、实时监控、报警管理、数据存储与查询、报表生成等功能模块。管理人员可通过平台对监控系统进行全面配置与操作，如设置报警阈值、查询历史数据、生成安全生产报表等。
00001. 移动客户端：开发适用于手机、平板电脑等移动终端的客户端软件，通过安全的网络连接，实现远程监控功能。移动客户端具备简洁易用的操作界面，可实时查看监控视频、接收报警信息、查询生产数据等，方便管理人员随时随地掌握企业生产情况。
（五）数据存储层
采用专业的网络存储设备（如磁盘阵列），对监控视频与传感器数据进行集中存储。存储设备具备大容量存储能力，可根据企业需求设置存储时长。支持数据备份与恢复功能，定期对重要数据进行备份，防止数据丢失。采用先进的数据存储管理技术，确保数据存储的高效性与安全性，便于快速检索与调用历史数据。
