系统原理
分布式 KVM 视频控制系统基于 IP 网络架构，将视频信号、键盘（Keyboard）、鼠标（Mouse）控制信号进行数字化编码，并通过网络进行传输。每个信号源设备连接一个发送节点，将信号编码后发送至网络；显示设备连接接收节点，从网络中接收信号并解码显示。用户通过控制终端（如控制电脑），借助网络向发送节点和接收节点发送控制指令，实现对信号源的切换、控制以及显示画面的布局调整。系统采用分布式处理技术，每个节点都具备独立的信号处理能力，避免了传统集中式系统单点故障的问题，提高了系统的可靠性和稳定性。
系统架构
· 信号采集层：包括各类摄像头、计算机、服务器等信号源设备，通过 HDMI、VGA、DVI 等接口与发送节点连接，将视频、音频和控制信号传输至发送节点。
· 网络传输层：采用高速以太网作为传输网络，支持万兆网络环境，确保信号传输的高速、稳定。网络中部署交换机等网络设备，实现信号的路由和分发。
· 信号处理层：由发送节点和接收节点组成。发送节点负责将输入的信号进行数字化编码、压缩（根据需求可选择无损压缩或低压缩比压缩），并通过网络发送出去；接收节点接收网络中的信号，进行解码、还原，并输出至显示设备。节点之间通过标准网络协议进行通信，支持跨网段、跨地域部署。
· 控制管理层：包含控制终端和管理软件。用户通过控制终端（如 PC、平板电脑、触摸屏等）运行管理软件，对系统进行配置、操作和管理。管理软件提供可视化操作界面，支持信号预览、切换、布局保存与调用、用户权限管理等功能。

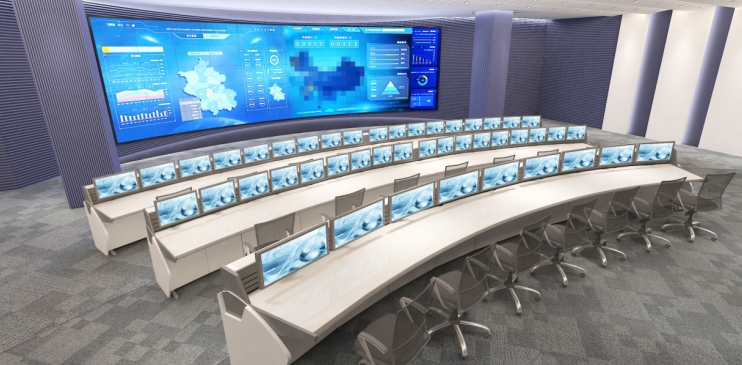

· 显示输出层：由大屏幕拼接墙、监视器、投影仪等显示设备组成，接收来自接收节点的信号，实现高清、流畅的画面显示，并可根据需求进行多画面分割、拼接、漫游等显示效果调整。

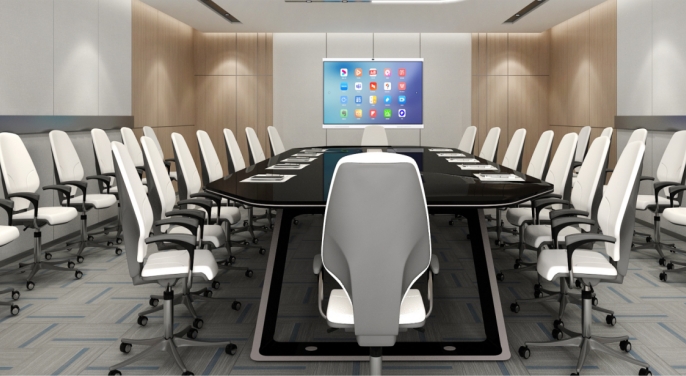

深圳市东健宇电子有限公司自主研发 生产 销售一站式提供服务，分布式输入、输出节点源头厂家，可提供完整的分布式 KVM 视频控制系统方案，提供OEM/ODM服务，工厂直销核心优势：支持 4K@60Hz HDMI 信号长距离传输（6 类网线达 120 米），采用 ipcolor STREAM 技术实现低延迟（<16ms）和4K60 4:4:4高画质。灵活的多对多矩阵配置（256 路输入 / 输出），支持 6X6视频墙拼接及 APP 可视化控制。兼容 POE 供电、双向红外回传、RS-232 透传等功能，适用于会议系统、调度中心等场景。联系电话：13826563141, 13312912372 官网：www.teching.com.cn。欢迎了解咨询。
