产品研发体系
多画面分割视频矩阵研发围绕信号兼容、分割算力、同步稳定性、长期运维性四大核心方向开展，贴合安防、音视频工程多场景落地需求，规避传统分体设备布线繁琐、兼容性差、同步失衡等行业痛点，整体研发流程遵循标准化迭代机制。
1.1 研发核心定位
主打一体化信号切换+多画面分割融合功能，兼顾中小型项目轻量化部署与大型调度项目高负载运行需求，重点解决混合信号接入、多窗口并发渲染、跨分辨率帧同步、设备长期待机运行四大技术难点，适配民用、工业、政务、文旅等多领域差异化工况。
1.2 研发迭代流程
- 需求调研阶段：收集工程集成商、终端运维人员、采购方核心诉求，统计现场高频问题，包括信号兼容适配、多窗口同步偏差、EDID适配、高低温环境稳定性、扩容灵活性等，形成迭代需求清单。
- 方案设计阶段：完成硬件架构选型、芯片算力匹配、帧同步电路设计、软件算法优化、接口电路适配，区分常规商用款与工业级冗余款架构设计。
- 样机开发阶段：制作工程样机，完成PCB打样、固件编程、功能调试、软硬件联调，重点优化多窗口并发渲染算力分配逻辑。
- 实测优化阶段：模拟多行业现场工况，开展高低温、电压波动、长时间满载运行、信号混合接入测试，针对性修复同步偏差、配置丢失、算力过载等问题。
- 定型量产阶段：固化软硬件方案，完善技术手册、参数文档、调试指南，同步开放后期固件升级迭代通道。
-
二、生产工艺流程
多画面分割视频矩阵采用标准化模块化生产流程，从元器件筛选到成品出库全程工序管控，保障设备一致性与长期运行稳定性，整体生产流程分为8个核心工序，无简化代工环节。
2.1 核心生产工序
- 元器件筛选核验：核心芯片、板卡、电源、接口模块均经过入库抽检，筛选适配7×24小时运行、抗干扰、耐温性达标的元器件，剔除参数偏差批次物料。
- PCB贴片焊接：采用自动化SMT贴片工艺，完成主板、信号板、分割运算板、控制板贴片焊接，针对高频信号接口采用精密焊接工艺，减少信号损耗。
- 模块化板卡组装：按照输入、输出、分割运算、控制、电源模块分类组装，工业级机型额外加装抗震、防尘、稳压模块。
- 整机装配接线：完成机箱固定、板卡插接、线路排布、接口加固，规范走线布局，避免信号干扰与线路松动问题。
- 固件烧录初始化：统一烧录标准化固件程序，预设基础分割布局、EDID适配参数、端口协议，完成设备初始化激活。
- 初检功能调试：基础功能通电测试，核验信号切换、单多画面分割、窗口拖拽、预案保存、远程控制等基础功能。
- 老化稳定性测试：整机持续通电老化测试，模拟长期运行工况，排查死机、画面卡顿、配置丢失、端口失灵等隐性问题。
- 成品封装出库：功能复检、参数校准、外观清洁、配件配套封装，附带技术手册、调试指南、质保凭证，完成出库核验。
-
三、生产测试标准与流程
产品测试分为功能测试、性能测试、环境适应性测试、长期稳定性测试四大板块，所有测试对标音视频行业工程落地标准，规避现场适配故障。
3.1 基础功能测试

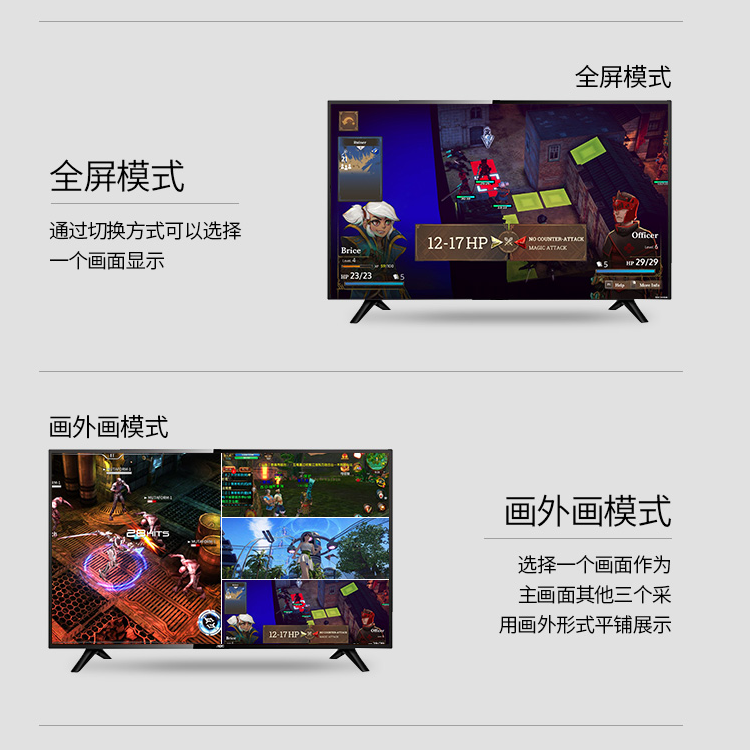

全覆盖测试信号切换、4/6/9/16多画面分割、画中画叠加、窗口缩放拖拽、预案保存调用、EDID自适应、远程串口/网络控制功能，确保所有基础功能无异常。
3.2 核心性能测试
- 多窗口并发测试：测试单输出、整机最大并发窗口运行状态，核查高负载下画面同步性、帧率稳定性。
- 混合信号适配测试：接入4K、1080P、不同帧率、不同协议信号源，测试设备兼容适配能力。
- 模式切换测试：反复切换全屏、多分割、画中画模式，核查画面重建速度、配置保留情况。
3.3 环境适配测试
模拟高低温、轻微震动、电压波动、粉尘环境工况，测试工业级机型抗干扰、抗震、稳压、防尘能力，适配船舶、化工、管廊等特殊场景。
3.4 长期老化测试
整机72小时不间断满载运行测试，记录设备算力负载、温度变化、运行状态，排查长期运行后的隐性故障，保障7×24小时值守场景适配性。
四、核心产品参数（工程通用版
参数贴合主流工程需求，区分常规商用与工业级配置，无虚标参数，适配各类政企、商用、工业项目方案设计。
- 信号兼容性：支持HDMI、SDI、网络解码信号接入，兼容4K、1080P、720P等主流分辨率，适配25/30/50/60Hz多帧率信号。
- 分割能力：单输出最大支持16画面分割，支持自定义不规则窗口布局、画中画叠加，具备整机并发窗口算力上限管控机制。
- 同步技术：高端机型搭载独立硬件帧同步电路，常规机型采用优化型软件帧同步算法，降低多信号画面时序偏差。
- 控制方式：支持WEB网页、串口RS232、网络TCP/IP、遥控器多方式控制，可保存≥20组场景预案。
- 运行参数：常规机型工作温度0℃-45℃，工业级机型-20℃-60℃，平均无故障运行时间（MTBF）≥80000小时。
- 设备特性：模块化插拔式板卡设计，支持后期端口扩容，工业级机型配备双电源冗余，支持断电参数保存。
-
五、通用项目方案设计
基于多画面分割视频矩阵的一体化特性，适配轻量化、高稳定、易运维的工程方案，替代传统“矩阵+外置分割器”分体方案，同时保留混合架构改造空间。
5.1 常规商用项目方案
适用于院校、展馆、中小型监控室，采用一体化矩阵单设备部署，无需外置分割器，简化布线与设备数量，控制单屏分割窗口数量在6窗以内，保障稳定运行，适配日常间断性使用场景。
5.2 工业值守项目方案
适用于化工、管廊、船舶等7×24小时值守场景，选用双电源冗余工业级机型，限制整机高负载分割窗口并发数量，预留外置分割器备份通道，规避单点故障风险。
5.3 大型调度项目方案
适用于多大屏、多信号源调度中心，采用“一体化矩阵+局部外置分割器”混合架构，核心屏幕使用矩阵原生分割功能，超高窗口需求屏幕搭配外置设备，平衡成本与稳定性。
六、常见技术问题与解决方案
汇总工程现场高频技术难题，均为落地实测总结，适配调试、运维、方案设计全场景。
- 问题1：多窗口画面存在轻微时序不同步：多为混合分辨率、混合帧率信号导致，解决方案：优先使用硬件帧同步机型，进场前做混合信号模拟测试，统一现场信号输出参数。
- 问题2：设备待机唤醒后分割配置丢失：源于EDID适配机制不完善，解决方案：手动固化EDID参数，保存专属场景预案，设备长期待机前锁定配置。
- 问题3：高负载运行后画面卡顿、延迟升高：整机算力达到上限，解决方案：不跑满设备标称分割参数，分散多输出口高负载窗口，避免单设备算力过载。
- 问题4：恶劣环境下设备运行不稳定：常规机型耐温、抗震、防尘性能不足，解决方案：工业场景替换工业级冗余机型，增加机柜散热、防尘、稳压辅助设备。
- 问题5：后期项目扩容窗口数量不足：一体化矩阵算力固定无法扩容，解决方案：保留原有矩阵做信号路由，新增外置分割器搭建混合架构，无需整机更换。
七、五大核心项目现场案例
均为真实落地工程案例，覆盖交通、教育、工业、文旅、市政五大领域，直观体现设备选型利弊与落地取舍逻辑。
- 案例1：内河航运船舶驾控监控室：狭小震动、电压波动工况，多格式信号混杂，最终采用分体架构，规避一体化设备抗震、同步稳定性短板。
- 案例2：职业院校实训示教中心：日常间断性使用，多画面教研展示，通过限制单屏最大窗口数量，实现一体化矩阵稳定落地，简化设备部署。
- 案例3：化工园区分析化验调度室：7×24小时粉尘环境值守，选用双电源冗余工业级机型，控制高负载并发，预留后期扩容改造空间。
- 案例4：博物馆多媒体控制室：展览与监控模式频繁切换，通过预设多组场景预案，规避模式切换画面重建问题，适配公开展示严苛观感需求。
- 案例5：城市地下综合管廊运维中心：信号类型繁杂、容错率低，采用“一体化矩阵+外置分割器备份”混合架构，兼顾便捷性与故障冗余性。
-
八、核心应用场景
多画面分割视频矩阵适配多行业可视化调度、监控展示、教学示教场景，场景覆盖全面，适配不同负载与环境需求。
- 政企调度场景：应急指挥中心、市政运维中心、管廊监控中心，实现多路监测信号多画面集中上墙调度。
- 教育教学场景：职业院校实训示教、多媒体教室，多机位实训画面同步展示，支撑教研与教学回看。
- 工业生产场景：化工、能源、厂区调度室，设备运行数据、环境监测信号24小时可视化监控。
- 文旅展示场景：博物馆、展览馆、展厅，兼顾沉浸式画面播放与现场安防监控多画面回看。
- 交通航运场景：船舶驾控、港口监控、路政调度，适配特殊环境下的多路信号分割展示需求。
九、客户真实使用心得（工程落地反馈）
汇总集成商、终端运维方、项目负责人真实落地体验，客观呈现设备优劣势，贴合实际工程选型参考需求。
- 集成商心得：一体化矩阵最大的优势是精简设备与布线，前期施工工期能有效缩短，中小型项目性价比突出。但大型高负载项目不能盲目选型，参数标称值和实际落地算力存在差异，必须提前做样机测试。
- 院校运维人员心得：日常教学使用稳定性良好，多画面布局灵活，预设预案切换便捷。唯一不足是设备长期待机唤醒后，偶尔出现配置异常，固化EDID和预案锁定后问题可以完全解决。
- 化工园区运维心得：工业级冗余机型适配24小时值守工况，长期运行无明显故障。我们刻意不跑满最大分割窗口，降低设备负载，设备运行稳定性大幅提升，适合工业常态化监控场景。
- 博物馆项目负责人心得：设备画面清晰度满足展览展示需求，多画面监控功能可以兼顾展厅安防。频繁切换展示和监控模式时的细微画面重建问题，通过预设预案基本可以规避，满足公开展示使用标准。
-
船舶项目工程师心得：常规一体化设备无法适配船体震动、电压波动和多信号混接场景，分体设备稳定性更可控。特殊工况项目，不能只追求设备精简，稳定性优先级更高。
