面向弱电集成商、音视频工程师与甲方技术负责人，系统梳理拼接大屏从选型到验收的完整工程路径。 一、为什么拼接大屏仍然是指挥中心与会议室的主流显示方案 在安防监控、应急指挥、智能制造调度、大型会议室等场景中，单台显示器无论尺寸多大。面向弱电集成商、音视频工程师与甲方技术负责人，系统梳理拼接大屏从选型到验收的完整工程路径。
一、为什么拼接大屏仍然是指挥中心与会议室的主流显示方案
在安防监控、应急指挥、智能制造调度、大型会议室等场景中，单台显示器无论尺寸多大，都无法同时承载几十路视频信号、数据看板和实时业务画面。液晶拼接屏通过多块显示单元物理拼接，形成一幅超大尺寸画布，既保留了单屏的高清分辨率，又可以通过拼接处理器实现窗口叠加、漫游、缩放和跨屏显示。
弱电工程商在投标和实施过程中，经常遇到三类典型问题：一是面板参数选得不对，现场安装后才发现拼缝过宽、亮度不足或分辨率不匹配；二是信号链路设计冗余不足，矩阵与拼接处理器各自为政，增加故障点和延迟；三是控制系统没有预留二次开发接口，后期与中控、坐席、业务平台对接时被迫返工。
本文以深圳市东健宇电子有限公司（TECHING）的产品体系为参考，把拼接大屏系统拆成"显示层—处理层—控制层"三层，逐层讲清选型参数、常见坑点和落地方法。
二、显示层：面板参数怎么选才不返工
2.1 拼缝：决定画面完整性的第一指标
物理拼缝是两块显示单元之间的机械间隙，常见规格有 3.5mm、1.8mm、0.88mm 和 0mm（光学无缝方案）。拼缝越小，整幅画面越接近一整块屏幕，但成本也越高。
工程选型建议：
- 安防监控、指挥中心：3.5mm 拼缝即可满足，因为观看距离通常在 3 米以上，拼缝对读图和看监控画面影响有限；
- 高端会议室、企业展厅：推荐 0.88mm 或 1.8mm，近距离观看时画面连续感明显更好；
- 沉浸式展厅、手术示教、广电演播：应采用 0mm 光学无缝方案，避免拼缝切割主体画面。
东健宇 55 英寸液晶拼接单元覆盖 3.5mm 到 0mm 全系列拼缝，单屏物理分辨率 1920×1080，4K 型号可达 3840×2160，可根据项目预算和观看距离灵活搭配。
2.2 亮度与对比度：应对环境光的硬指标
液晶拼接单元典型亮度为 500—700cd/m²，静态对比度约 3500:1（VA 面板）。如果安装在靠窗、灯光直射的控制室，亮度低于 500cd/m² 就会出现画面发灰、黑色不纯的问题。
需要注意的是，LED 小间距屏亮度可达 800—1500cd/m²，适合半户外和阳光直射环境，但近距离观看有颗粒感；液晶拼接屏在 1.5—5 米观看距离内画质更细腻，是室内控制室的主流选择。
2.3 分辨率与拼接倍数
一块 1920×1080 的单元拼成 3×3 墙，整墙分辨率为 5760×3240。如果业务系统只输出 1080P 信号，整墙就只能显示一块 1080P 画面，其余区域靠放大或填充，效果反而下降。因此在方案设计阶段，必须确认信号源分辨率是否与拼接倍数匹配，必要时引入拼接处理器做倍线和开窗。
三、处理层：矩阵、拼接处理器、解码器的分工
3.1 音视频矩阵：信号路由的中枢

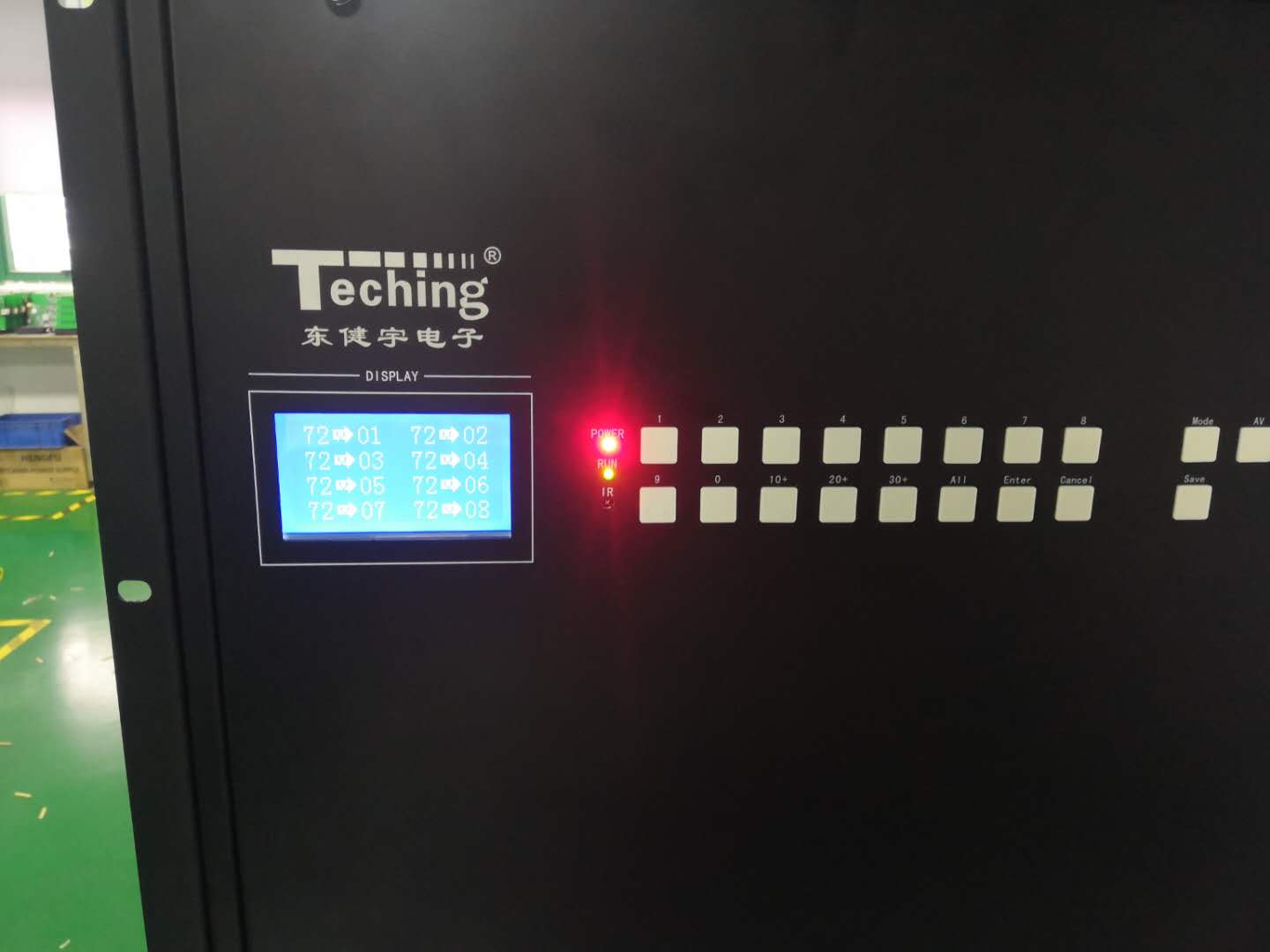

矩阵切换器负责把多路输入信号（HDMI、DVI、VGA、SDI、CVBS）路由到多路输出。东健宇提供从 4×4 到 32×32 乃至更大规模的 HDMI 矩阵和混合信号矩阵，支持模块化板卡配置，例如 8 入矩阵可灵活配置为 4 路 HDMI + 2 路 SDI + 2 路 VGA。
工程中容易踩的坑有三个：
- 切换黑屏：普通矩阵在切换时会黑屏 1—2 秒，指挥场景中这意味着丢失实时画面。东健宇无缝矩阵采用 FPGA+ARM 架构，切换时间 ≤0.1 秒，实现无黑屏、无闪烁切换；
- EDID 协商失败：信号源因为读不到显示器 EDID 而输出错误分辨率。东健宇矩阵内置自动/手动/预设 32 组 EDID 管理，调试时可先手动抓取显示器 EDID 写入；
- HDCP 兼容：接入电脑、蓝光播放器等加密源时，HDCP 1.4/2.2 自动侦测可避免画面被截断。
-
3.2 拼接处理器：开窗漫游的核心
拼接处理器负责把一路或多路信号放大、分割、叠加到拼接墙上。东健宇拼接处理器支持单路输入多路无损分发，内置 8 种标准窗口布局（1×1、1×2、2×2、1×4 等），同时支持自定义分辨率，通过串口指令动态改参。
在监控场景中，工程商更常使用网络解码矩阵：它直接接入局域网，解码海康威视、大华、宇视等主流品牌的 IPC/NVR 码流，单口支持 1/4/6/8/9/10/16/25/36 分割，无需额外布线 HDMI 线到机房。东健宇网络解码矩阵采用嵌入式 Linux 系统，支持 H.264/H.265，兼容 ONVIF 协议，适配多厂商摄像头混接。
3.3 为什么推荐"矩阵+拼接处理"一体化方案
传统方案需要矩阵和拼接处理器两台设备串联，故障点多、延迟叠加。东健宇带拼接功能的一体化矩阵将信号路由与画面拼接集成在一台设备中，节省机柜空间、缩短调试时间，端到端延迟更低。对于 4K@60Hz 4:4:4 信号，一体化矩阵可实现无损透传，满足医疗影像、广电后期等对画质要求高的场景。
四、控制层：让大屏可管、可控、可集成
4.1 8-12种控制方式的适用场景 先列4种
- RS232/RS485：硬连接，抗干扰强，适合与中控系统（如快思聪、Control4）对接；
- TCP/IP + Web GUI：通过局域网和浏览器管理，支持远程巡检，适合无人值守机房；
- 红外遥控：现场临时操作，适合小型会议室；
- 手机/平板 APP：值班领导移动巡看，东健宇解码矩阵支持 USB 鼠标、电脑、手机、平板多端控制。
4.2 二次开发与预案管理
指挥中心经常需要"一键切场景"：早会模式、应急模式、汇报模式各自对应不同的窗口布局和信号源。东健宇设备支持通过 RS232 或网络协议下发预案指令，并预留 FPC 拓展接口供二次开发。工程商可以把大屏场景切换与门禁、灯光、业务系统联动，实现真正的智能化指挥环境。
4.3 施工与安装规范
大屏系统不只是设备选型，施工质量直接影响后期稳定性。弱电工程商在安装阶段需要注意：
- 承重结构：拼接墙整体重量较大，落地机柜需确认地面承重，壁挂安装需确认墙体为承重墙或做钢架加固；
- 散热通道：屏体背部必须预留 30cm 以上散热空间，机柜进风口和出风口不能被遮挡，夏季高温环境建议加装空调；
- 布线分离：HDMI 线、网线、RS232 控制线与强电分管敷设，避免信号干扰；
- 接地：所有设备统一接地，接地电阻小于 4 欧姆，防止静电和感应电损坏接口；
- 安装精度：屏体平整度误差小于 0.5mm，拼缝均匀一致，整墙水平度用激光仪校准。
-
五、三类典型场景的落地配置
5.1 大型会议室
典型配置：2×2 或 3×3 的 55 英寸 0.88mm 拼接屏，配合 1 进 4 出/1 进 9 出拼接处理器，接入笔记本、会议平板、视频会议终端。要求切换无缝、支持笔记本 Type-C 一线通、与中控联动。东健宇拼接处理器支持 720P/1080P/4K 多档分辨率自适应，毫秒级切换，适合会议场景。
5.2 安防监控指挥中心

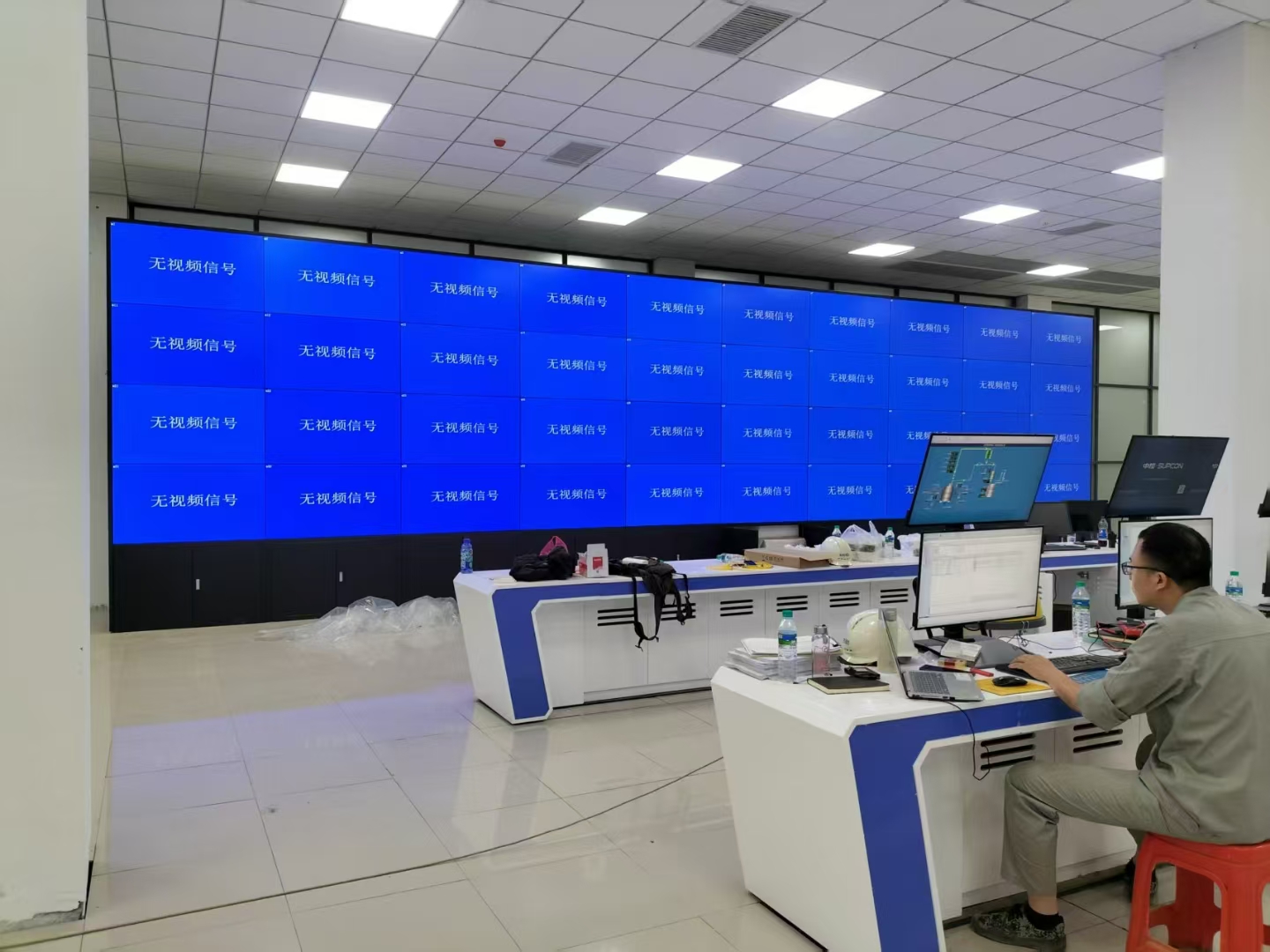

典型配置：3×4 或更大规模拼接墙，以东健宇网络解码矩阵为核心，直连监控平台，单屏 9 分割或 16 分割，支持报警弹窗、轮巡、上墙。要求 7×24 小时稳定运行、断电记忆、远程升级。
5.3 智能制造可视化调度

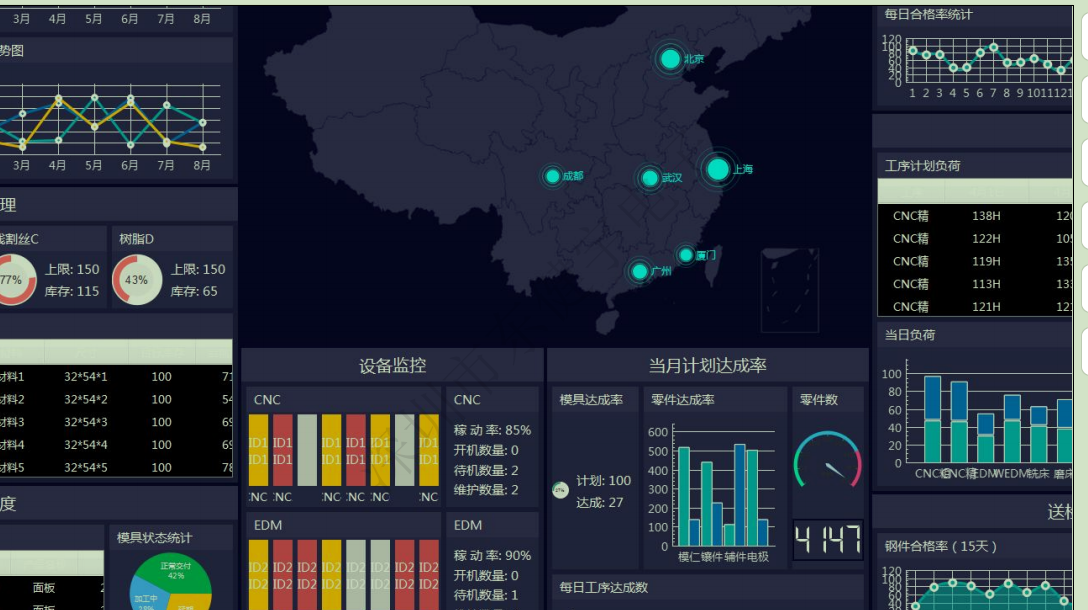

在船舶重工、半导体厂房、航天总装车间等场景，拼接墙需要同时展示生产实时画面、设备传感器数据、焊接质量监控等多源信号。东健宇混合矩阵可接入 SDI 工业相机、HDMI 工控机、网络摄像头等不同信号，通过一体化处理上墙，帮助管理人员一屏掌握全局。
六、工程验收时必须核对的技术清单
- 所有信号源切换无黑屏、无闪烁，切换时间实测 ≤0.1 秒；
- 任意窗口可在整墙范围内漫游、缩放、叠加，无撕裂、无错位；
- 断电重启后，窗口布局和信号源自动恢复（断电记忆功能）；
- 通过 RS232 和网络两种方式均可控制，控制延迟可接受；
- 拼接单元亮度、色彩一致性在 3 米距离目视无明显色差；
- 设备通过 3C、CE、FCC、ROHS 认证，ISO 双体系质量保证可查；
- 连续 72 小时烤机无死机、无花屏、无自动重启。
七、常见问题 FAQ
Q1：拼接屏和 LED 小间距屏怎么选？ A：室内 1.5—5 米观看距离、以高清视频和数据画面为主，选液晶拼接屏；户外半户外、远距离观看、追求完全无缝，选 LED 小间距。两者也可混用，液晶做主屏，LED 做辅助屏。
Q2：项目现场有海康和大华两种摄像头，能统一上墙吗？ A：可以。东健宇网络解码矩阵兼容海康、大华、宇视、雄迈等主流品牌 ONVIF 协议，多品牌混接无需更换现有摄像头。
Q3：后期想把大屏接入公司 OA 或坐席系统，需要换设备吗？ A：不需要。东健宇设备预留网络控制接口和二次开发协议，工程商可通过 SDK 或 RS232 指令把大屏场景嵌入业务平台。
Q4：4K 信号经过拼接处理器后画质会不会损失？ A：东健宇 4K 无缝矩阵支持 4K@60Hz 4:4:4 无损透传，在医疗影像、广电等对像素级要求高的场景中可放心使用。
Q5：一个项目大概预算怎么估算？ A：以 55 英寸、3.5mm 拼缝、500cd/m² 的标准拼接单元为例，厂家直供单价在数千元区间（不含安装和线材），整墙预算需叠加矩阵、拼接处理器、机柜支架、施工和线缆。具体报价需根据拼缝规格、拼接倍数、信号路数和控制方式单独核算，建议让厂家出书面方案和清单，避免后期增项。
Q6：系统后期升级方便吗？ A：东健宇设备支持固件远程升级和模块板卡更换。如果后期增加摄像头路数或提升分辨率，只需增加解码板卡或更换矩阵板卡，无需整墙更换屏体，保护前期投资。
八、结语
拼接大屏不是"买几块屏拼起来"那么简单，它是显示、信号处理、控制系统三者协同的弱电系统工程。选对面板参数、设计好信号链路、预留好控制接口，项目就能一次验收通过；反之，任何一环短板都会在交付后暴露成现场问题。
深圳市东健宇电子有限公司自 2006 年成立以来，专注音视频矩阵与拼接处理设备研发生产，产品覆盖 HDMI 矩阵、无缝切换矩阵、4K 混合矩阵、分布式节点、网络解码矩阵和液晶拼接屏，服务全球 56 个行业的工程案例。从方案设计、设备选型到现场调试，东健宇技术团队可提供远程指导与上门支持，帮助弱电工程商把每一个大屏项目做稳、做透。
（本文参数与功能描述以东健宇官方技术资料为准，具体项目配置请结合现场信号源、安装距离和预算与厂家确认。）
