一、解码矩阵标准化安装实施指南
1.1 前期准备与环境规范
解码矩阵多为机架式嵌入式硬件设备，7×24 小时不间断运行，安装环境要求严苛：
- 机房环境：环境温度 18℃～28℃，保持空气流通，机柜前后预留通风空间；设备禁止堆叠摆放，模块化解码服务器各板卡散热风道不得遮挡。
- 网络规划：解码矩阵具备至少两组网口，建议采用双网口隔离方案：一组网口接入前端监控局域网（接收摄像机码流），另一组网口接入控制局域网（电脑调试、中控通讯），实现视频网与控制网分离，防止网络风暴引发解码卡顿。
- 供电系统：接入稳定 220V 交流电源，搭配 UPS 后备电源；独立回路供电，规避大功率设备带来电压波动。严格做好设备接地，降低网络干扰、消除静电。
1.2 硬件上架与线路连接步骤
-
设备上架固定

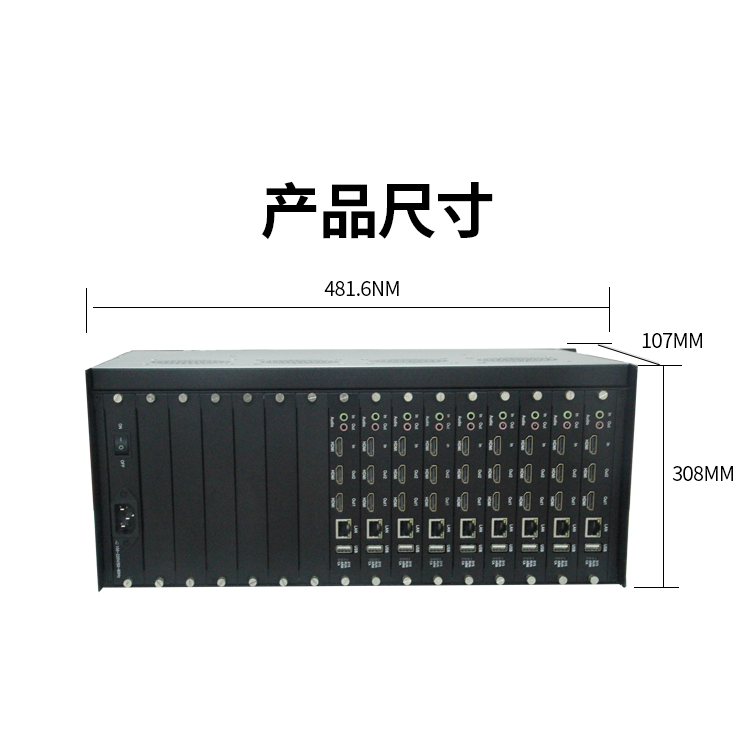

断电状态下将解码矩阵安装至 19 英寸标准机柜，锁紧机架固定件。插卡式模块化解码矩阵，检查解码板卡、输出板卡完全紧固，热插拔机型仅允许在设备断电状态插拔板卡。
重要提醒：运行中拔插板卡极易造成硬件损坏，不在保修范围内。
- 网络线路连接
- 视频网口：接入核心交换机，连接前端 IPC、NVR；使用千兆 / 万兆工业网线，大型监控项目建议使用 CAT6 六类网线；
-
管理网口：连接调试电脑、中控主机，用于设备登录、参数配置。
网线两端粘贴标签，标注网段用途，区分监控网与管理网。
-

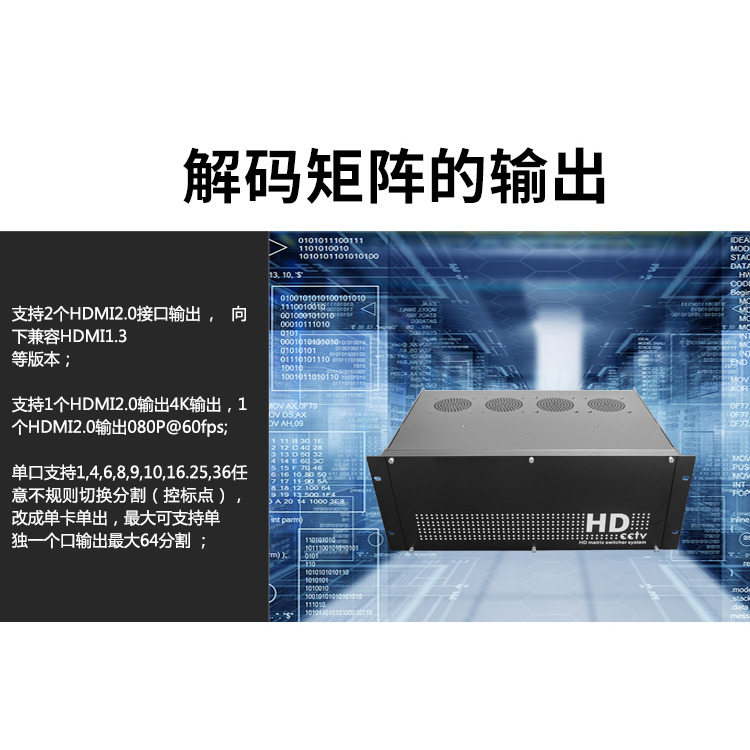

视频输出线路连接解码矩阵 HDMI 输出通道，通过高清线缆连接液晶拼接屏、显示器；按照电视墙布局顺序对应通道编号。若后端搭配拼接处理器，解码矩阵输出信号接入拼接处理器输入端口，实现监控画面开窗漫游。
-
控制线路连接（可选）需要第三方中控系统控制解码切换场景时，接入 RS232 通讯线；规划音频同步项目，接入音频输出线缆，实现音视频同步上墙。
-
通电前检查
确认所有网线、信号线接口牢固，无线路短路；网络水晶头压制标准，无断线；强弱电线缆分开布线。核查无误后接通电源开机。
-
二、网络解码矩阵完整调试流程
解码矩阵调试分为网络配置、设备接入、解码上墙、电视墙布局、场景联动、稳定性测试六大环节。
2.1 设备上电与基础网络配置
设备开机完成自检，使用配套调试软件或者 WEB 网页登录管理界面：
- 修改管理网口、视频网口 IP 地址、子网掩码、网关，保证电脑与解码矩阵管理网段互通；
- 开启端口、协议设置，启用 ONVIF、RTSP 协议，适配前端不同品牌摄像机；
- 设置设备登录密码，修改默认密码，提升系统网络安全等级。
2.2 前端视频设备接入
两种接入方式：
- 自动搜索添加：软件自动扫描局域网内 IPC、NVR 设备，勾选设备输入用户名密码完成添加；适合小型监控系统；
-
手动添加设备：大型跨网段项目，手动填写摄像机 IP、RTSP 地址、账号密码，支持跨网段添加监控设备。
接入完成后，在线列表查看设备状态，绿色在线代表网络连通，灰色离线代表网络不通、账号密码错误。
2.3 电视墙布局与解码窗口配置

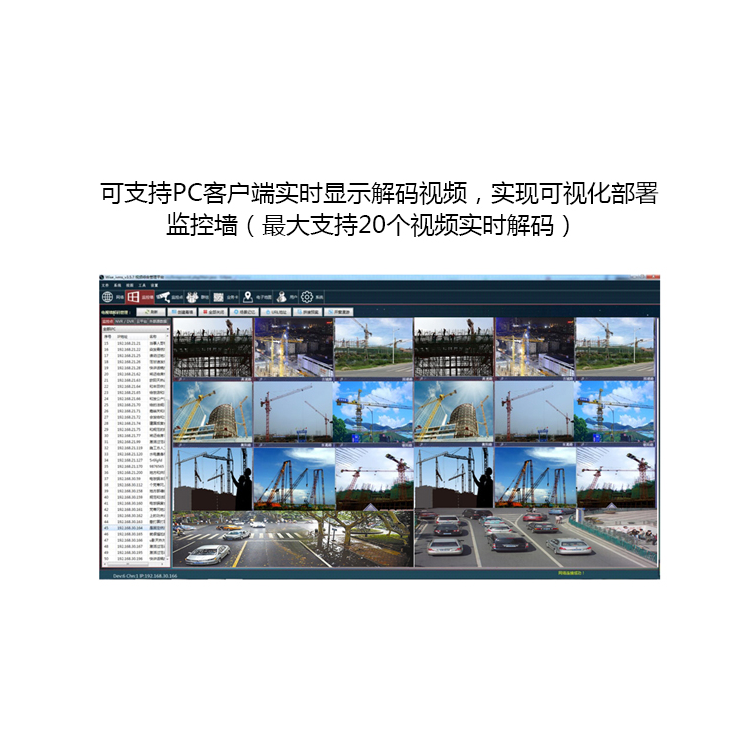

- 在管理软件内新建电视墙，匹配后端显示屏数量与排列方式；
- 将在线摄像机通道拖拽至对应输出窗口，设置单屏分割模式（1 画面、4 分割、9 分割、16 分割）；
- 配置码流参数：主码流用于大屏预览，子码流用于轮巡预览；4K 摄像机根据解码板性能合理分配码率，避免超出设备解码上限，引发卡顿。
2.4 功能调试：轮巡、报警联动、回放上墙
- 画面轮巡调试：设置分组轮巡方案，配置轮巡间隔时间，测试自动切换是否流畅，无黑屏卡顿；
- 录像回放调试：调取 NVR 录像视频，测试回放上墙、快进、暂停功能；
- 报警联动调试：对接报警主机，测试报警触发后自动切换对应摄像头画面到大屏。
2.5 中控系统对接调试
项目需要中控键盘、第三方平台控制时，核对通讯协议（RS232、TCP 协议），导入协议文档，测试场景调用、窗口切换、画面切换指令，保证指令实时响应。
2.6 长时间压力稳定性测试
满载接入多路视频流，连续运行 48～72 小时，重点观察：是否出现画面掉线、解码卡顿、设备内存溢出、自动重启。针对多路 4K 并发场景，提前核算解码矩阵最大解码能力，东健宇技术团队可协助项目前期解码算力测算，避免选型不足。
三、解码矩阵高频故障现象、原因与解决方案
3.1 故障 1：摄像机添加成功，画面无法显示（黑屏）
- 账号密码错误：重新核对摄像机用户名与密码；
- RTSP 地址不正确：部分第三方摄像机需要自定义 RTSP 路径；
- 码流规格超出解码能力：降低摄像机码率、分辨率；
- 网络不通：检查交换机 VLAN、路由设置，跨网段项目确认网关配置正确。
3.2 故障 2：画面卡顿、延时高、时断时续
- 网络带宽不足、交换机端口百兆瓶颈：更换千兆交换机，优化网络拓扑；
- 网络风暴、广播包过多：划分 VLAN，隔离监控网段；
- 解码资源占用满载：减少同时解码 4K 通道数量；
- 网线品质差、线路过长：更换六类网线，排查线路衰减。
3.3 故障 3：画面花屏、马赛克、色彩失真
- 前端摄像机编码参数异常，H.265/H.264 协议不匹配；统一编码格式；
- 网络丢包严重，使用软件检测网络丢包率，排查交换机、网线故障；
- 输出 HDMI 线缆接触不良，更换屏蔽高清线。
3.4 故障 4：设备搜索正常，软件无法发现解码矩阵
- 电脑与设备不在同一网段，调整 IP 地址；
- 电脑防火墙拦截调试软件，临时关闭防火墙测试；
- 交换机端口隔离，开启端口互通。
3.5 故障 5：画面轮巡失效、中控指令无响应
- 轮巡方案未保存，重新配置并下发参数至设备；
- 通讯串口波特率、协议格式不匹配，对照说明书参数修改；
- 网络延迟过高，优化控制网络。
3.6 故障 6：设备运行一段时间自动掉线、重启
- 设备散热不良，清理机柜灰尘，改善通风；
- 电源电压不稳定，加装稳压电源；
- 固件存在兼容性 BUG，联系厂家获取最新稳定固件升级。
四、解码矩阵说明书使用要点
东健宇出厂配套解码矩阵完整说明书，包含硬件接口定义、默认 IP、通讯协议、最大解码参数、故障代码、固件升级步骤。
- 项目实施前查阅设备最大解码路数，避免超负荷配置；
- 固件升级严格遵循说明书流程，升级期间严禁断电；
- 协议对接开发，直接调取说明书内置通讯协议文档，方便平台对接；
- 出现未知故障，记录故障代码，快速提交厂家技术人员分析。
