一、项目概况与建设背景
云南度假区融媒体中心建设设备采购项目，是地方文旅融媒体数字化建设重点项目，围绕融媒体 “新闻 + 政务 + 文旅服务” 建设理念，建设集新闻采编、演播直播、节目导播、内容审核、大屏展示、文旅宣传发布于一体的现代化融媒体中心，承担度假区新闻制作、文旅直播、政务发布、对外宣传、会议会商等业务职能。融媒体中心内部包含演播室、导播机房、指挥调度大厅、新闻会议室、展示展厅等多个功能区域。
传统融媒体建设中，经常出现信号源复杂多样：摄像机 4K 信号、采编工作站电脑信号、直播推流设备、录播主机、新媒体平台信号，多类型信号需要统一调度输出；指挥大厅需要大屏完成新闻监看、直播画面回传、素材预览、会商演示；演播厅需要大屏背景显示；同时系统要求直播切换无黑屏闪屏，保障播出安全；系统需要兼容多设备，支持预案一键调用，方便融媒体编导、导播人员快速操作；项目同时要求设备供应商具备完整音视频解决方案能力，不只是简单供货，需要提供方案设计、招投标技术支撑、现场实施调试、操作人员系统化培训、全周期售后维保服务。
深圳东健宇电子深度参与本项目音视频显控系统板块，依托自研东健宇矩阵 TECHING 音视频矩阵、高清 HDMI 矩阵、混合矩阵、4K 无缝拼接切换器核心信号处理设备，同时作为液晶拼接屏厂家、LED 显示屏厂家，提供指挥大厅液晶拼接大屏、演播室 LED 背景显示屏整套硬件，完成从招标阶段技术对接、方案编制、工厂生产检验、现场安装实施、系统联调、人员培训、验收交付全流程，构建适配融媒体业务的 4K 音视频调度与大屏显示整体解决方案。
2.1 需求深度拆解
项目采购文件对音视频显控系统提出明确建设目标：满足融媒体演播直播、节目导播、新闻指挥调度、会商展示业务；支持 4K 超高清信号处理；信号切换无缝无黑屏，保障播出安全；兼容 HDMI、SDI 等多种主流融媒体设备信号；支持多场景预案一键调取；兼容融媒体业务平台、中控系统；同时要求供应商提供完整技术方案、图纸、现场调试、导播人员操作培训、质保及运维服务。
东健宇组建一对一项目总负责人 + 多对一技术团队，包含融媒体行业售前工程师、硬件研发工程师、标书技术专员、售后技术工程师，对采购需求逐条拆解，梳理业务痛点：
1）导播机房多路摄像机、采编工作站、录播主机信号需要统一调度；
2）指挥调度大厅大屏要实现多画面开窗、漫游、拼接，同时监看多路直播回传信号；
3）演播室 LED 背景屏需要接入导播输出信号；
4）播出业务绝对不能出现切换黑屏闪屏，避免直播事故；
5）融媒体编导、导播人员并非全部是音视频专业人员，系统操作需要直观简单，支持预案保存一键调用；
6）需要完整交付文档、现场实操培训、后期技术保障。
2.2 整体解决方案设计与产品配置清单

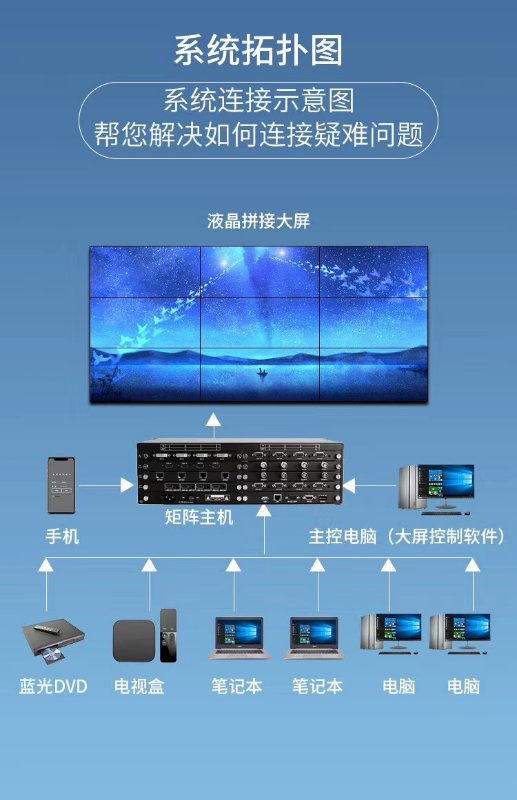

整体系统架构：以TECHING 混合矩阵（东健宇矩阵）作为全系统音视频信号交换核心，汇聚演播摄像机、采编工作站、录播主机、直播推流设备多路信号；输出分为两路，一路给到4K 无缝拼接切换器驱动指挥大厅液晶拼接屏，实现开窗、漫游、拼接、多画面监看；另一路输出信号给到演播室 LED 显示屏；新闻会议室部署高清 HDMI 矩阵完成中小型会议信号调度；整套系统支持 RS232、TCP/IP 网络、网页、平板 APP 多方式控制，支持场景预案保存一键调用，对接项目中控平台。
表 1 云南度假区融媒体中心项目音视频核心产品配置清单
| 设备名称 | 产品系列规格 | 部署位置 | 业务用途 |
| ---- | ---- | ---- | ---- |
| 混合矩阵 | TECHING 东健宇矩阵插卡式，支持 HDMI/SDI 多格式，4K@60Hz，双电源冗余 | 导播机房核心机柜 | 融媒体多路摄像机、工作站、录播设备信号统一调度交换 |
|4K 无缝拼接切换器 | TECHING FPGA 硬件架构，无缝切换，开窗漫游 | 指挥调度大厅 | 液晶拼接大屏画面处理，多路新闻直播画面监看、预案场景调用 |
| 高清 HDMI 矩阵 | TECHING 高清 HDMI 矩阵，16 进 16 出，EDID 智能管理 | 新闻会议室 | 会议、新闻研讨信号切换分配 |
| 液晶拼接屏 | 东健宇液晶拼接屏厂家供货，55 英寸工业窄缝面板 | 指挥调度大厅 | 新闻指挥、直播监看、会商演示主显示墙 |
|LED 显示屏 | 东健宇 LED 显示屏厂家供货，演播室小间距 LED | 演播室背景 | 演播直播背景画面输出展示 |
| 矩阵控制管理软件 | 东健宇自研控制软件 | 导播操作台、调度大厅 | 矩阵设备控制、场景预案编辑保存、设备状态监测 |
2.3 投标技术应答、方案评审
项目投标阶段，团队输出完整技术标书，包含整体解决方案、系统拓扑架构图、设备详细参数、产品检测报告、厂家资质、实施计划、现场调试方案、分级培训方案、售后服务保障方案。针对融媒体播出安全的核心诉求，重点阐述 FPGA 硬件架构东健宇矩阵、4K 无缝拼接切换器无缝切换能力、双电源冗余设计，规避播出黑屏风险。
采购方组织方案评审，针对融媒体业务场景提出技术质询，我方针对直播信号调度、多画面监看、预案调用、和第三方融媒体系统兼容性等问题逐一应答，方案通过评审。确定深圳东健宇电子为本项目音视频显控设备供应方，进入项目实施阶段。
三、项目落地实施：从工厂生产到融媒体中心现场上线应用
3.1 售中：生产、老化测试、出厂交付
订单确认之后，启动生产排产。全部TECHING 音视频矩阵、混合矩阵、高清 HDMI 矩阵、4K 无缝拼接切换器、液晶拼接屏、LED 显示屏严格执行出厂流程：板卡功能测试，整机 48 小时满负载拷机老化，4K 信号反复切换测试，预案场景模拟测试，出具完整出厂检测报告，确保设备出厂零隐患。完成包装之后发往云南度假区项目现场。
3.2 现场进场、布线、设备上架与系统联调
项目现场实施阶段，原厂技术工程师进场，执行多对一技术支持模式，现场工程师配合集成商、融媒体中心技术人员开展实施工作。
1）导播机房机柜上架：混合矩阵主机、输入输出板卡安装，接入 4K 演播摄像机、采编工作站、录播主机、直播推流设备各类信号源；矩阵输出对接 4K 无缝拼接切换器，同时输出信号到演播室 LED 显示屏。

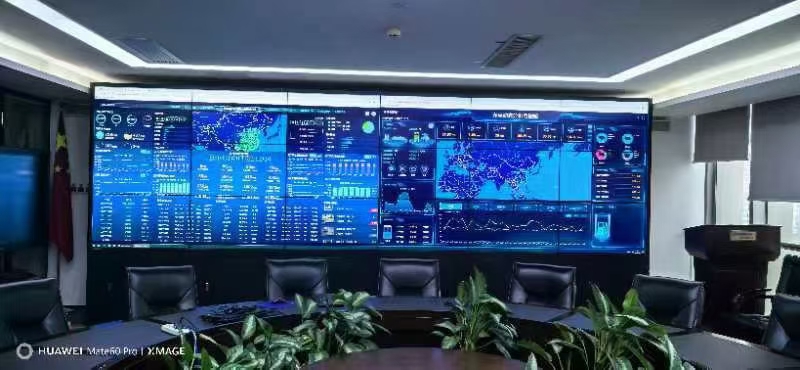

2）指挥调度大厅：液晶拼接屏安装固定，4K 无缝拼接切换器输出接入拼接大屏，调试拼接、开窗、漫游、轮巡监看功能，设置多套业务预案：直播监看预案、新闻会商预案、素材预览预案，实现一键调取。
3）新闻会议室部署高清 HDMI 矩阵，完成会议投屏信号调度调试。
调试过程重点解决融媒体项目常见问题：多品牌采编摄像机、工作站 EDID 兼容问题，直播信号音视频同步校验，预案场景稳定性测试。模拟真实直播业务场景反复演练，保障切换全程无黑屏闪屏，保障播出安全。
| 对比项 | 东健宇 TECHING 系列 | 普通商用矩阵设备 | 行业同类工程级产品 |
|---|---|---|---|
| 核心架构 | FPGA 硬件架构，无操作系统，防病毒死机 | X86 工控架构，存在蓝屏死机风险 | FPGA 硬件架构 |
| 切换性能 | 4K 无缝切换≤16ms，无黑屏闪屏 | 切换黑屏 300‑800ms | 无缝切换 20‑50ms|
| 信号兼容 | HDMI、SDI 混插，板卡热插拔 | 大多仅支持 HDMI 信号 | 支持多格式混插 |
| 分辨率支持 | 4K@60Hz，HDR、HDCP2.2 支持 | 部分仅支持 4K30Hz|4K@60Hz|
| 冗余设计 | 核心机型双电源冗余备份 | 单电源供电 | 部分型号支持双电源 |
| 控制能力 | 预案保存、一键场景调用，支持中控对接 | 基础切换，预案功能弱 | 支持预案调用 |
| 适配业务 | 融媒体演播直播、指挥调度 | 普通会议室非播出场景 | 广电、融媒工程场景 |
数据来源：厂商公开规格文档、项目现场实测，用于工程选型参考。
3.3 项目验收、分层操作培训交付
硬件调试完成，开展项目逐项验收：信号调度功能、大屏拼接开窗漫游、场景预案一键调用、4K 信号质量、音视频同步、72 小时连续拷机稳定性测试。核对全套产品配置清单，移交系统拓扑图纸、设备手册、控制软件、操作视频、维保文档。
针对融媒体不同岗位人员，开展分层培训：
1）导播、编导业务人员：业务操作培训，信号切换、预案调用，大屏监看操作，一对一实操教学；
2）机房运维技术人员深度培训：矩阵板卡认知、EDID 配置、网络参数设置、故障排查方法；
培训采用现场实操 + 培训文档 + 操作视频相结合，确保不同岗位人员可以独立操作系统。
四、全流程售前‑售中‑售后服务体系
本项目完整落地体现深圳东健宇电子全链条服务，实行一对一项目总对接人 + 多对一技术支持小组服务模式。
售前服务：融媒体业务需求调研，定制化 4K 音视频调度解决方案，系统图纸输出，招投标全套技术支持，技术答疑，方案迭代优化；
售中服务：生产进度跟进，整机老化拷机检测，供货交付；现场进场协同，设备上架联调，业务场景模拟调试，快速解决现场兼容问题；
售后服务：项目质保周期内 7×24 小时远程技术支持；矩阵固件远程升级；故障远程排查；提供定期回访；备件保障；持续提供技术咨询服务。
云南度假区融媒体中心建设设备采购项目正式投入使用之后，依托东健宇矩阵 TECHING 音视频矩阵、混合矩阵、4K 无缝拼接切换器，实现演播摄像机、采编工作站、录播主机等多路 4K 信号统一调度；指挥大厅液晶拼接屏实现多路直播画面同时监看、会商演示；演播室 LED 显示屏稳定输出背景画面；新闻会议室高清 HDMI 矩阵保障研讨会议多媒体调度。整套系统可以保存多套业务预案，一键切换，切换过程无黑屏闪屏，满足融媒体直播播出安全要求，支撑度假区新闻采编、文旅直播、政务宣传、新闻会商等核心业务。
从融媒体行业工程数据来看，融媒体、广电播出场景，播出安全是第一要务，FPGA 硬件架构无缝矩阵设备可以极大降低直播切换黑屏事故风险；同时融媒体项目设备种类繁多，摄像机、工作站、录播设备品牌繁杂，混合矩阵多格式兼容能力，能够减少信号转换器，降低系统故障点。深圳东健宇电子既是液晶拼接屏厂家、LED 显示屏厂家，同时自研生产高清 HDMI 矩阵、混合矩阵、4K 无缝拼接切换器核心信号处理设备，原厂完成方案、硬件、实施、培训、维保整套闭环，更好适配融媒体这类多业务融合的建设项目。
本项目的实施经验，为国内地方融媒体中心音视频显控系统建设提供可参考的工程实践。
